工作原理

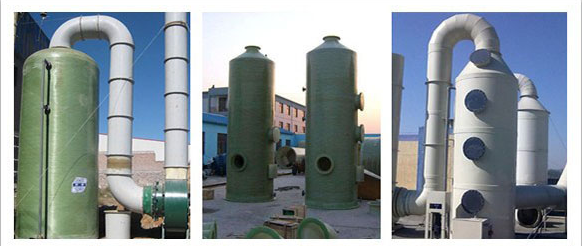

工作原理是:將石灰石粉加水制成漿液作為吸收劑泵入吸收塔與煙氣充分接觸混合,煙氣中的二氧化硫與漿液中的碳酸鈣以及從塔下部鼓入的空氣進行氧化反應生成硫酸鈣,硫酸鈣達到一定飽和度后,結晶形成二水石膏。經吸收塔排出的石膏漿液經濃縮、脫水,使其含水量小于10%,然后用輸送機送至石膏貯倉堆放。

當前脫硫漿液管道以襯膠管道為主，在使用過程中經常出現(xiàn)鼓包、起皮、破損、脫落現(xiàn)象，甚至還會出現(xiàn)彎頭和直管穿孔現(xiàn)象，嚴重影響設備的安全運行。

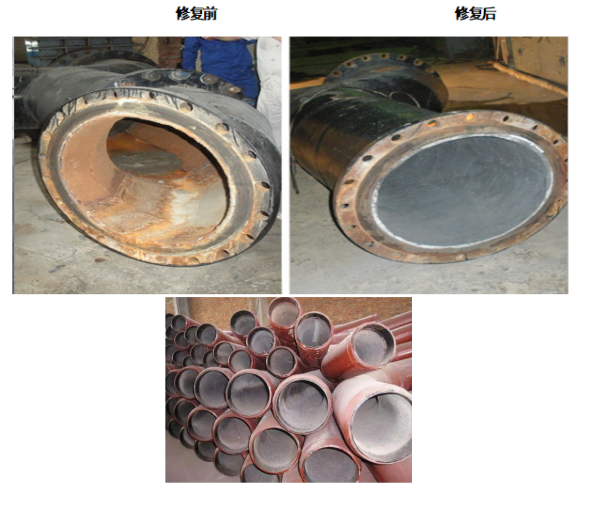

    修復工藝

1、表面處理工藝：

（1）. 對設備沖蝕缺損部位進行補焊；

（2）. 脫脂、除潮處理：用氧氣乙炔去除工件表面的油脂和潮氣；

（3）. 噴砂除銹：去除工件表面的氧化層，目視檢查，噴砂面可見均勻的金屬本色。

2、耐磨防腐材料選用：

（1）RJ-G-16-30耐磨防腐膠（2）聚脲耐磨防腐材料

該材料能在流體環(huán)境中抗強腐蝕強氣蝕并有極好的抗沖擊性。可長期抵御流體中夾帶固體（如砂石）的沖擊。適用（-60℃~250℃）設備過流沖蝕、設備的大面積修復、設備預涂耐磨層。

3、施膠工藝：

（1）.先預熱已噴砂的設備，再將RJ-G-16-30耐磨防腐膠A、B組分按4：1比例（重量）混合攪拌均勻，用批刀或塑料刮板磨損部位進行修復，修補后，使用刮板將涂層的材料表面修理平整、光滑；

（3）.常溫下固化24小時

4.研磨驗收：

（1）.研磨：將加溫固化后的水箱四壁和底部打磨平整。

（2）.驗收：要求表面平整、無氣孔、無缺陷。
